Инфраструктура MOTOTRBO (DMR)

СИСТЕМЫ MOTOTRBO™

КРАТКИЙ ОБЗОР

MOTOTRBO позволяет осуществлять эффективный обмен информацией. Эта профессиональная цифровая коммуникационная платформа сочетает в себе возможности двусторонней радиосвязи и новейшие цифровые технологии. Она обеспечивает безупречную интеграцию голосовых и цифровых данных, удобна в использовании и предлагает расширенный функционал и увеличенное число каналов, чтобы удовлетворить растущие требования к средствам связи. Благодаря исключительному качеству передачи голоса и повышенной емкости аккумуляторных батарей радиостанции MOTOTRBO позволят вашим сотрудникам оставаться на связи в любых ситуациях.

MOTOTRBO предлагает различные варианты покрытия для удовлетворения любых потребностей: в отдельном здании, на территории производственно-административного комплекса и даже между множеством объектов.



IP SITE CONNECT

CAPACITY PLUS

CAPACITY MAX

CONNECT PLUS

КОНВЕНЦИОНАЛЬНАЯ СИСТЕМА

ТРАНКИНГОВАЯ СИСТЕМА

1–15 САЙТОВ

1–15 САЙТОВ

1–15 САЙТОВ

1–250 САЙТОВ

ДО 200 ПОЛЬЗОВАТЕЛЕЙ*

ДО 1600 ПОЛЬЗОВАТЕЛЕЙ НА САЙТ*

ДО 3000 ПОЛЬЗОВАТЕЛЕЙ НА САЙТ*

ДО 3000 ПОЛЬЗОВАТЕЛЕЙ НА САЙТ*

*Максимальная емкость на основе стандартной модели вызовов с низким трафиком



РЕЖИМ ПРЯМОЙ СВЯЗИ ПО ДВУМ КАНАЛАМ

Стандарт Digital Mobile Radio (DMR) требует разделения каждого канала на два независимых таймслота. Обычно вы можете использовать только один из таймслотов, если у вас нет ретранслятора или другой возможности синхронизировать время. Но режим прямой связи по двум каналам, поддерживаемый в системах MOTOTRBO, позволяет радиостанциям синхронизироваться друг с другом, чтобы использовать полную емкость канала.



ПОДДЕРЖИВАЕМЫЕ РАДИОСТАНЦИИ

· Серия SL4000e

· Серия DP4000 Ex

· Серия DP4000e

· Серия DP3441e

· Серия DP2000e

· Серия SL1600

· Серия DP1000

· Серия DM4000e

· Серия DM2000

· Серия DM1000

ПАРАМЕТРЫ

· 0 сайтов

· 0 ретрансляторов

· До 100 радиостанций (рекомендуется)





КОНВЕНЦИОНАЛЬНЫЕ СИСТЕМЫ



КОНВЕНЦИОНАЛЬНАЯ ОДНОСАЙТОВАЯ СИСТЕМА - БАЗОВАЯ ЕМКОСТЬ И ПОКРЫТИЕ

Ретранслятор MOTOTRBO создает сразу несколько преимуществ для системы связи. Высокая мощность передатчика и чувствительный приемник значительно расширяют площадь радиопокрытия. Цифровая корректировка ошибок повышает качество голосовой связи. Кроме того, IP-интерфейс ретрансляторов MOTOTRBO позволяет эффективно внедрять важнейшие приложения для управления заданиями на выполнение работ, отслеживания местоположения по ГЛОНАСС/GPS или межсистемного телефонного соединения. Ретрансляторы MOTOTRBO используют оба таймслота TDMA в радиоканале стандарта DMR. Это позволяет обслуживать до 200 пользователей в зависимости от их активности.

ПОДДЕРЖИВАЕМЫЕ РАДИОСТАНЦИИ

· Серия SL4000e

· Серия DP4000 Ex

· Серия DP4000e

· Серия DP3441e

· Серия DP2000e

· Серия SL1600

· Серия DP1000

· Серия DM4000e

· Серия DM2000

· Серия DM1000

ПАРАМЕТРЫ

· 1 сайт

· 1 ретранслятор

· До 200 радиостанций (рекомендуется)





IP SITE CONNECT - МАКСИМАЛЬНОЕ ПОКРЫТИЕ ЗА МИНИМАЛЬНУЮ СТОИМОСТЬ ДЛЯ НЕСКОЛЬКИХ САЙТОВ

Если деятельность вашей организации выходит за пределы одного объекта, следует подумать о внедрении MOTOTRBO IP Site Connect. Эта система использует несколько ретрансляторов, объединенных в единую IP-сеть для создания распределенной системы радиосвязи. Если необходима единая коммуникационная система на нескольких удаленных объектах, полное покрытие на территории со сложным рельефом или односайтовая многодиапазонная сеть, система IP Site Connect предоставит экономичное решение.

ПОДДЕРЖИВАЕМЫЕ РАДИОСТАНЦИИ

· Серия SL4000e

· Серия DP4000 Ex

· Серия DP4000e

· Серия DP3441e

· Серия DP2000e

· Серия SL1600

· Серия DP1000

· Серия DM4000e

ПАРАМЕТРЫ

· До 15 сайтов

· 1 ретранслятор на сайт

· До 200 радиостанций (рекомендуется)





ДИНАМИЧЕСКИЕ ТРАНКИНГОВЫЕ СИСТЕМЫ



CAPACITY PLUS - МАКСИМАЛЬНОЕ ПОКРЫТИЕ И ЕМКОСТЬ ДЛЯ ОДНОГО ИЛИ НЕСКОЛЬКИХ САЙТОВ

Динамическая транкинговая радиосвязь

Система Capacity Plus использует инновационную технологию транкинга для повышения эффективности. Вместо выделенного канала управления в системе создается «канал ожидания». Изначально все абоненты занимают этот свободный канал. Как только группа абонентов начинает сеанс связи, все остальные радиостанции, незадействованные в сеансе связи, переходят на другой свободный канал, который получает статус нового канала ожидания. Для использования динамического транкинга не нужен центральный контроллер. Также эта система хорошо защищена от сбоев: даже полный выход ретранслятора из строя приведет лишь к снижению емкости системы.

ПОДДЕРЖИВАЕМЫЕ РАДИОСТАНЦИИ

· Серия SL4000e

· Серия DP4000 Ex

· Серия DP4000e

· Серия DP3441e

· Серия DP2000e

· Серия DM4000e

· Серия DM2000

ПАРАМЕТРЫ

· До 15 сайтов

· До 8 ретрансляторов голоса и данных, плюс до 11 ретрансляторов для передачи данных, в сумме не более 12 ретрансляторов на сайт

· До 1600 радиостанций на сайт (рекомендуется)



ПОЛНЫЕ ТРАНКИНГОВЫЕ СИСТЕМЫ



CAPACITY MAX - ЕМКОСТЬ, ПОКРЫТИЕ И КОНТРОЛЬ ДЛЯ ОДНОГО ИЛИ НЕСКОЛЬКИХ САЙТОВ

Capacity Max — это транкинговое решение MOTOTRBO нового поколения. Оно основано на стандарте DMR Tier III и гарантирует возможности масштабирования, экономичность и отказоустойчивость. Это решение предназначено для практического использования и предлагает обширный диапазон полезных функций и возможностей.

ПОДДЕРЖИВАЕМЫЕ РАДИОСТАНЦИИ

· Серия SL4000e

· Серия DP4000 Ex

· Серия DP4000e

· Серия DP3441e

· Серия DM4000e

ПАРАМЕТРЫ

· До 15 сайтов

· До 15 ретрансляторов голоса и данных, плюс до 6 ретрансляторов для передачи данных на сайт

· До 3000 радиостанций на сайт (рекомендуется)



CONNECT PLUS - ИСКЛЮЧИТЕЛЬНАЯ ЕМКОСТЬ И ПОКРЫТИЕ ДЛЯ ОДНОГО ИЛИ НЕСКОЛЬКИХ САЙТОВ

Connect Plus — это оригинальное транкинговое решение MOTOTRBO. В новейшей модификации система позволяет охватывать до 250 сайтов и обеспечивает емкость и покрытие, достаточные для нужд крупных, в том числе международных организаций.

ПОДДЕРЖИВАЕМЫЕ РАДИОСТАНЦИИ

· Серия SL4000e

· Серия DP4801 Ex

· Серия DP4000e

· Серия DM4000e

ПАРАМЕТРЫ

· До 250 сайтов

· До 15 ретрансляторов на сайт

· До 420 ретрансляторов в системе

· До 3000 радиостанций на сайт (рекомендуется)



ИНФРАСТРУКТУРА

Ретрансляторы, контроллеры и шлюзы образуют ядро системы двусторонней радиосвязи MOTOTRBO. Они обеспечивают постоянную доступность радиосети, а также четкость, надежность и защищенность связи на территории всего предприятия.

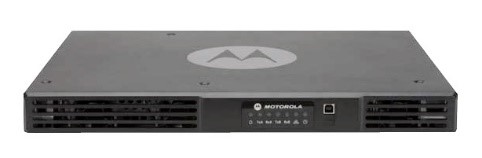

РЕТРАНСЛЯТОР СЕРИИ SLR 5000

Ретранслятор цифровой системы радиосвязи нового поколения SLR 5000 отличается превосходными рабочими характеристиками, высокой эффективностью и современным дизайном. Его выходная мощность РЧ до 50 Вт в непрерывном режиме наряду с высокой чувствительностью обеспечивают оптимальную зону покрытия, а высокая надежность и низкое энергопотребление уменьшают стоимость владения. Компактный модульный дизайн позволяет легко устанавливать и обслуживать устройство и предлагает такие конструктивные дополнения, как встроенное зарядное устройство и многофункциональные установочные кронштейны.

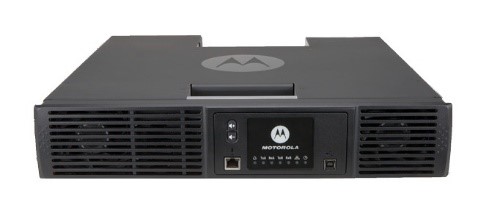

РЕТРАНСЛЯТОР СЕРИИ SLR 8000

Ретранслятор, созданный на основе компактной платформы нового поколения, может работать в непрерывном режиме с мощностью РЧ до 100 Вт, а его высокая чувствительность обеспечивает великолепное покрытие. Модульный дизайн гарантирует высокую надежность и гибкость конфигурации.

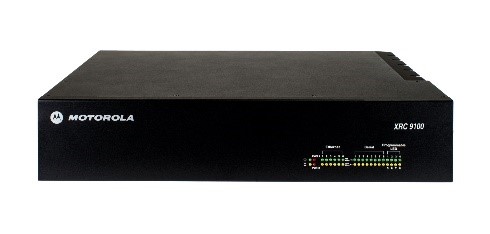

КОНТРОЛЛЕР CONNECT XRC 9100 ДЛЯ СИСТЕМЫ CONNECT PLUS

Контроллер XRC 9100 увеличивает зону покрытия и улучшает обмен информацией с мобильными рабочими группами. Он входит в состав как односайтовых, так и многосайтовых систем Connect Plus. XRC 9100 позволяет ставить вызовы в очередь до освобождения канала и назначать приоритеты ответственным пользователям в моменты высокой загрузки системы. Это улучшенная версия оригинального контроллера XRC 9000 MOTOTRBO Connect Plus, полностью совместимая со всеми существующими и новыми системами.

ШЛЮЗ XRT 9100 ДЛЯ СИСТЕМЫ CONNECT PLUS

Шлюз XRT 9100 обеспечивает эффективную связь с большим числом сотрудников. Он соединяет систему Connect Plus с пультом проводной связи по IP-протоколу для обеспечения централизованной диспетчерской работы. Это улучшенная версия оригинального шлюза XRT 9000 MOTOTRBO Connect Plus, полностью совместимая со всеми существующими и новыми системами.

МЕЖСИСТЕМНЫЙ ШЛЮЗ XRI 9100 ДЛЯ СИСТЕМЫ CONNECT PLUS

Функция межсистемного телефонного соединения MOTOTRBO Connect Plus обеспечивает возможность общения сотрудников по стационарным и мобильным телефонам как внутри вашего предприятия, так и за его пределами. Межсистемный шлюз MOTOTRBO Connect Plus XRI 9100 повышает эффективность работы и скорость реагирования.

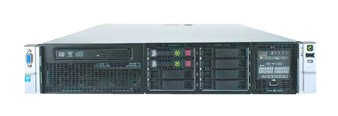

СИСТЕМНЫЙ СЕРВЕР CAPACITY MAX

Системный сервер, входящий в состав транкингового решения нового поколения Capacity Max, осуществляет функции контроля и управления. Каждый сервер поддерживает до 100 каналов передачи голоса и данных. Возможна установка резервных серверов для повышения отказоустойчивости системы.

СЕРВЕР WAVE

Обеспечивает надежное и безопасное управление учетными записями клиентов. Сервер WAVE позволяет соединять общедоступные сотовые сети с сетью радиостанций MOTOTRBO, обеспечивая защищенное централизованное развертывание, гибкое управление клиентами, ведение истории вызовов, выполнение обновлений и диагностики.



СИСТЕМА СВЯЗИ ДЛЯ РАБОЧИХ ГРУПП WAVE

Благодаря проводной интеграции с системами MOTOTRBO Connect Plus, Capacity Plus и Linked Capacity Plus система связи для рабочих групп WAVE позволит выездным сотрудникам общаться с офисом посредством простой, защищенной и доступной широкополосной связи в режиме рации (PTT), где бы они ни находились.



WAVE 3000

СИСТЕМЫ MOTOTRBO ДОСТУПНЫ НА СМАРТФОНАХ И ПЛАНШЕТАХ

Решение WAVE 3000 обеспечивает мгновенную и защищенную широкополосную связь в режиме рации (PTT) для малых и средних предприятий. WAVE 3000 позволит легко и без лишних затрат общаться с пользователями радиостанций MOTOTRBO и обычных смартфонов. WAVE 3000 можно интегрировать в имеющиеся у вас системы MOTOTRBO Connect Plus, Capacity Plus и Linked Capacity Plus, а также применять в качестве автономного решения для широкополосной PTT-связи в условиях, когда радиостанции не требуются.

ПРЕВРАТИТЬ УСТРОЙСТВО APPLE ИЛИ ANDROID В МНОГОКАНАЛЬНУЮ РАЦИЮ

Не все хотят носить с собой радиостанцию, и не у всех есть такая возможность. Но все хотели бы при необходимости получить моментальный и защищенный доступ к важным коммуникационным каналам. Установив приложение «Мобильный коммуникатор WAVE» на смартфон, планшет или другое портативное устройство, пользователь сможет подключиться к сети MOTOTRBO из любого местоположения и общаться как с отдельными пользователями, так и с целыми группами.



WAVE 5000

ИНТЕГРИРУЙТЕ MOTOTRBO В ИТ-ИНФРАСТРУКТУРУ ПРЕДПРИЯТИЯ И ДОБАВЛЯЙТЕ В СИСТЕМУ СВЯЗИ ПЕРСОНАЛЬНЫЕ КОМПЬЮТЕРЫ, ТЕЛЕФОНЫ, СМАРТФОНЫ И ПЛАНШЕТЫ

WAVE 5000 — высокомасштабируемая, многофункциональная корпоративная система связи, обеспечивающая мгновенную и безопасную передачу данных по широкополосным сетям между радиостанциями и мобильными устройствами и позволяющая выездным сотрудникам, рабочим группам и обычным гражданам обмениваться срочной информацией.

WAVE 5000 позволит сотрудникам использовать для общения внутри коммуникационной среды и за ее пределами имеющиеся устройства и сети, в том числе радиостанции двусторонней радиосвязи, смартфоны, ноутбуки, стационарные телефоны, планшеты и портативные устройства повышенной прочности. Возможности интеграции MOTOTRBO с использованием проводных линий и радиосвязи обеспечивают масштабируемость системы и гибкость развертывания.



КОММУНИКАТОРЫ WAVE

СВЯЗЬ И СОВМЕСТНАЯ РАБОТА ПЕРСОНАЛА

Какими бы ни были доступные устройства и сети, в составе WAVE найдутся клиентские приложения, удовлетворяющие требованиям всех типов пользователей.

Приложения под общим названием «Коммуникаторы WAVE» предоставляют пользовательский интерфейс для системы связи WAVE.

· «Расширенная диспетчерская консоль WAVE» служит для управления коммуникационной средой MOTOTRBO.

· «Диспетчерская консоль WAVE» предоставляет авторизованным пользователям персональных компьютеров управляемый доступ к каналам связи MOTOTRBO.

· «WEB-коммуникатор WAVE» позволяет получать доступ к радиоканалам MOTOTRBO через интернет-браузер.



СРАВНИТЕЛЬНАЯ ТАБЛИЦА СИСТЕМ



Режим прямой связи

Конвенциональная односайтовая система

IP SITE CONNECT

CAPACITY PLUS

CAPACITY MAX

CONNECT PLUS

Максимальное число ретрансляторов

0

1

15

120

315

420

Максимальное число сайтов

0

1

15

15

15

250

Максимальное число радиостанций на сайт

200

200

1600

3000

3000

Максимальное число радиостанций*

100

200

200

24000

45000

70000

Транкинг

Нет

Нет

Нет

Динамический

Полный

Полный

Etca (предотвращение коллизий)

Нет

Нет

Нет

Нет

Да

Да

Приоритизация вызовов

Нет

Нет

Нет

Нет

Да

Да

Хранение и перенаправление текстовых сообщений

Нет

Нет

Нет

Нет

Да

Да

Серия sl4000e

Да

Да

Да

Да

Да

Да

Серия dp4000e, dm4000e

Да

Да

Да

Да

Да

Да

Серия dp4000ex

Да

Да

Да

Да

Да

Да**

Серия dp3441e

Да

Да

Да

Да

Да

Нет

Серия dp2000e, dm2000

Да

Да

Да

Да

Нет

Нет

Серия sl1600, dp1000

Да

Да

Да

Нет

Нет

Нет

Серия dm1000

Да

Да

Да

Нет

Нет

Нет



* Максимальная емкость на основе стандартной модели вызовов с низким трафиком

** За исключением DP4401Ex
