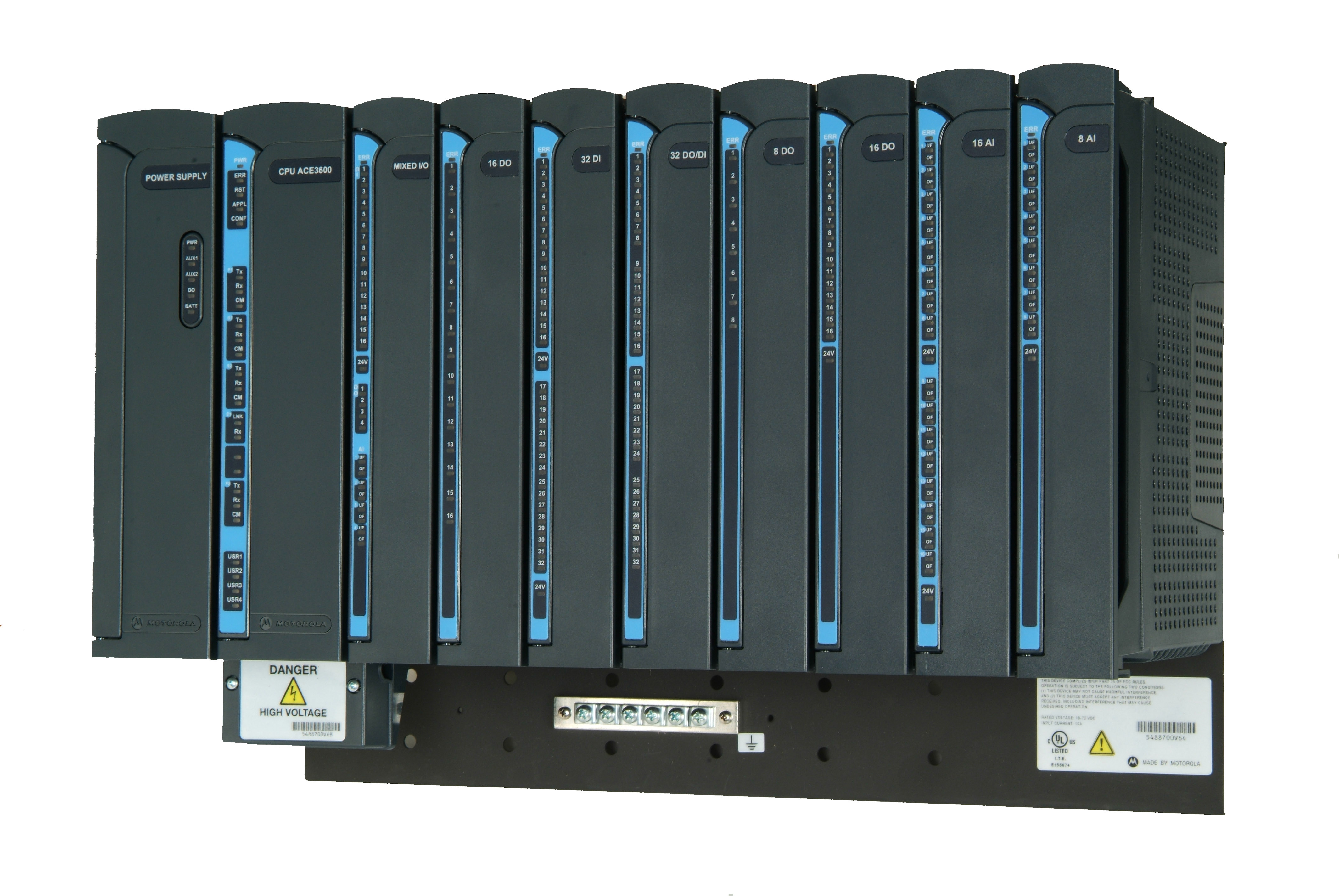

Motorola ACE3600

Программируемый контроллер ACE3600 предназначен для построения систем диспетчерского контроля и управления c сосредоточенной и распределенной структурой.

Контроллер ACE3600 имеет все преимущества ранее созданных контролеров семейства MOSCAD в сочетании с современными аппаратными и программными технологиями.

Среди них:

  • Современная платформа центрального процессора с мощным микропроцессором.
  • Операционная система  реального времени на базе ОС VxWorks компании Wind River.
  • Наращиваемость по модулям ввода-вывода (до 110 модулей - на один CPU)
  • Поддержка функций резервирования блоков питания и процессорных модулей
  • Расширенная связь и сетевые возможности.
  • Повышенная надежность: горячее резервирование модуля ЦПУ с автоматической синхронизацией базы данных (БД), горячая замена любых модулей.
  • Повышенная безопасность работы системы в целом:
    • Аутентификация удаленных устройств;
    • Шифрование информации при передаче по каналам связи;
    • Программируемая реакция модулей ввода/вывода на отказ ЦПУ;
  • Возможность удаленной перезагрузки ОС контроллера.
  • Поддержка стандартных «визуальных» языков программирования (IEC-61131).
  • Улучшенное электропитание с зарядкой аккумуляторной батареи. Постоянный мониторинг выходных напряжений модуля питания и автоматическая диагностика состояния аккумуляторной батареи.
  • Увеличенный диапазон рабочих температур.
  • Модули с высокой плотностью компоновки.
  • Инструментарии для управления системой разработанной на контроллерах.
  • Функциональная совместимость как с ранее созданными контроллерами MOTOROLA семейства MOSCAD так и с контроллерами нового семейства ACE1000.















Основные технические характеристики АСЕ3600

Операционная система

VxWorks (ОС реального времени компании Wind River)

Языки программирования

IEC-61131, Си

Напряжение питания
(в зависимости от модуля питания)

Постоянное DC 10,8…16 В
Постоянное DC 18…72 В
Постоянное DC 18…72 В с зарядным устройством АБ
Переменное AC 85…264 В, 50/60 Гц
Переменное AC 85…264 В, 50/60 Гц с зарядным устройством АБ

Аккумуляторная батарея

6,5 или 10 Ач - кислотно-свинцовая, необслуживаемая

Процессорные модули

CPU3640, CPU3680, CPU4600 (IP GATEWAY)

Коммуникационные порты/интерфейсы

(общее количество портов в модулях CPU)

CPU3640 – 5 шт. (встроенных 3 шт. + дополнительных 2 шт.)
CPU3680, CPU4600 – 8 шт. (встроен. 6 шт. + доп. 2 шт.)

  • USB Host 1/2 - USB Type A – 2шт. (CPU3680,CPU4600)
  • USB device port, Type B - 1шт. (CPU3680,CPU4600)
  • RS232: до 230,4 кбит/сек – до 4 шт.
  • RS485: до 230,4 кбит/сек – до 3 шт.
  • ETHERNET:10/100 Мбит/сек (2 шт.)+ 10 Мбит/сек (1 шт.) – до 3 шт.
  • Радиоинтерфейс: (стандартный/транкинговый, DPSK1200/1800, FSK2400/3600, DFM4800) – до 2 шт.

Типы протоколов

MDLC, TCP, UDP, IP, PPP, NTP, DHCP, Modbus RTU, DF1(Allan Bradley)
DNP 3.0, МЭК 870-5-101 (master, slave), МЭК 870-5-104 (master, slave)
МЭК61850 (клиент, сервер),  Modbus TCP
ТМ СИРИУС, ТМ RTU4, ТМ Магистраль-1, ТМ Магистраль-2

Радиооборудование MOTOROLA

Радиостанции: СМ140,GM340; MDS радиостанции -iNET900 X710/9810
Портативные радиостанции: GP 320
Транкинговые: Astro – XTL 5000, XTS2500;
CANOPY,  Dimetra: – XTL5000, XTL2500, XTS2500, MTM800;
Радиостанции  MotoTrbo –XPR4350/4380, DM3400, XiR M8220, DGM4100

Связное оборудование сторонних производителей

Радиостанции, модемы, радиомодемы, радио TETRA и т.п.

Модули ввода/вывода (I/O)

8DO, 16DO (реле 60 В, 2 А); 12DO (реле 230 В, 3 А)
16DI ,32DI (пост./перемен. 24 В); 16DI (пост./перемен. 80…264 В)
16DO/DI, 32DO/DI (DI-«сухой контакт», DO- «транзист. ключ»)
8AI,16AI (АЦП 16р, 0,05%, ± 20 мА Rвх<250 Ом, ±5 В Rвх>1 МОм)
MIX(16DI,4DO,4AI) – (DI- пост. 24 В, DO- реле 2 A, AI- ±20 мА)
4AO (0…20 мА,0…10 В), 4AO/8AI (0…20 мА,0…10В/ ± 20 мА или ±5 В)

Количество модулей I/O

Нет, 2, 3, 5, 7, 8 – в одном крейте
До 110 – на один CPU с применением доп. конструктивов

Резервирование

Поддерживается:
- резервирование блоков питания
- резервирование процессорных модулей

Соответствие стандартам:



- безопасности

ГОСТ Р МЭК 60950-2002, ГОСТ Р 50649-94, ГОСТ 30336-95, EC 60950-1, UL 60950-1, CSA 22.2-950-1, IEC 60950-1

- излучения индустриальных помех

ГОСТ Р 51318.22-99, ГОСТ Р 51318.24-99, CFR 47 FCC ч. 15, гл. B (класс A); CE EMC: EN50081-2/EN61000-6-4 (CISPER 11 / EN55011 класс A)

-помехоустойчивости

ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.4.14-2000, ГОСТ Р 51317.6.2-2007, ГОСТ Р 51317.3.3-99, EN50082-2 /IEC 61000-6-2

Высота над уровнем моря

от - 400 м до + 4000 м

Относительная влажность

от 5% до 95% при 50 °C (без конденсата)
