Нижний уровень СЛТМ

Нижний уровень - это уровень, на котором выполняется сбор, первичная обработка и передача информации по каналу связи на верхний уровень, а также формирование управляющего воздействия на исполнительные механизмы по командам от ПУ/ППУ, сервисного устройства).

Нижний уровень СЛТМ состоит из базовых контролируемых пунктов (КП) и сателлитных КП (СКП).

В состав КП входят:

  • шкафы телемеханики (шкафы ТМ)
  • шкафы устройств бесперебойного питания (шкафы УБП)

Шкаф ТМ в общем виде имеет в своем составе следующее оборудование:

  • Программируемый логический контроллер (блок питания, процессорный блок, субблоки ввода-вывода);
  • устройства согласования с объектом (УСО), в том числе обеспечивающие управление исполнительными механизмами;

-                    устройства защиты от перенапряжения;

Шкаф УБП в общем виде имеет в своем составе следующее оборудование:

  • Блок питания/ зарядное устройство на =24В;
  • Комплект АКБ;
  • устройства защиты от перенапряжения;
  • клеммы подключения к шкафу телемеханики;

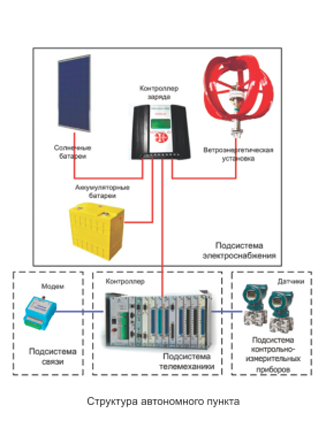

СКП предназначен для телемеханизации объектов с передачей данных через КП.

Связь и питание СКП может обеспечиваться по физическим цепям (кабелю) от КП. Связь также может быть обеспечена по радиоканалу. Структура каналов связи и физических цепей, соединяющих КП и СКП, может быть цепочечной, древовидной или радиальной.

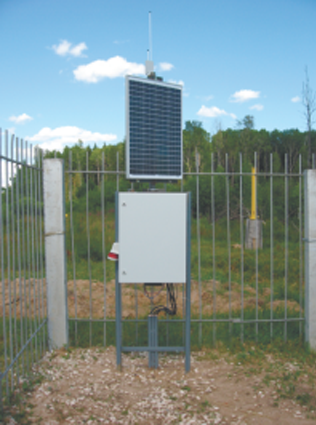

Фото СКП с автономными источниками
