Система линейной телемеханики «СИРИУС-ТМ»

"Сириус - ТМ" Автономный контролируемый пункт телемеханики (опросный лист)

"Сириус - ТМ" Оборудование верхнего уровня (опросный лист)

"Сириус - ТМ" Контролируемый пункт телемеханики (опросный лист)

"Сириус - ТМ" Сателлитный контролируемый пункт телемеханики (опросный лист)

Система линейной телемеханики «СИРИУС-ТМ» (далее – СЛТМ) (ТУ4252-047-52786027-2014) функционально является программно-техническим комплексом и предназначена для построения систем телемеханики различного назначения.

CЛТМ применяется для построения комплексов телемеханизации различных производственных объектов, в число которых входят:

  • линейная часть магистральных газо- и продуктопроводов;
  • компрессорные станции (далее - КС);
  • газораспределительные станции (далее – ГРС)
  • газоперерабатывающие производства.
  • крановые узлы на ЛЧ МГ
  • крановые узлы на перемычках между нитками газопроводов;
  • крановые узлы на газопроводах-отводах;
  • крановые узлы на речных (дюкерных) переходах;
  • крановые узлы на переходах МГ через железнодорожные пути и автомобильные дороги;
  • узлы редуцирования газа (УРГ) на МГ;
  • узлы приема и запуска внутритрубных устройств (ВТУ);
  • энергообеспечивающие объекты на ЛЧ МГ и ГРС;
  • станции катодной защиты (СКЗ);
  • газоизмерительные станции (ГИС);
  • телемеханизации межпромысловых коллекторов газовых месторождений и других рассредоточенных объектов газовой промышленности.

СЛТМ предназначена для:

  • обеспечения автоматического контроля и автоматизированного управления технологическими процессами и оборудованием линейной части магистральных газопроводов (ЛЧ МГ), конденсатопроводов и продуктопроводов
  • регистрации, архивации, документирования и отображения информации о работе технологического оборудования;
  • связи с другими системами телемеханизации, автоматизации и информационными системами;
  • измерения параметров технологических процессов (давление, расход, уровень, плотность, температура, активная электрическая энергия и пр.).
  • СЛТМ обеспечивает выполнение следующих функций:
  • централизованный контроль в реальном масштабе времени режимов работы и состояния технологического и вспомогательного оборудования удаленных объектов ЛЧ МГ;
  • дистанционное управление технологическим и вспомогательным оборудованием удаленных объектов ЛЧ МГ;
  • оперативное обнаружение нештатных ситуаций и принятие мер по их локализации;
  • сбор информации о возникновении аварийных ситуаций;
  • сбор информации о техническом состоянии оборудования;
  • проверку соответствия сигналов состояния оборудования заданному режиму работы;
  • проверку достоверности измеренных значений технологических параметров;
  • формирование звуковой и визуальной сигнализации состояния режимов работы оборудования
  • отображение состояния, параметров функционирования оборудования и режима работы оборудования на видеомониторах с помощью мнемосхем, использующих стандартные мнемосимволы;
  • отображение фактических и нормативных значений нормативно- технологических параметров, характеризующих работу оборудования объектов;
  • фиксацию событий несоответствия фактических и нормативных значений;
  • регистрацию на цифровых носителях информации аварийных событий и графиков изменения во времени значений измеренных технологических параметров.

Базовым ПЛК СЛТМ является контроллер САТЕЛЛИТ.

СЛТМ имеют многоуровневую структуру:

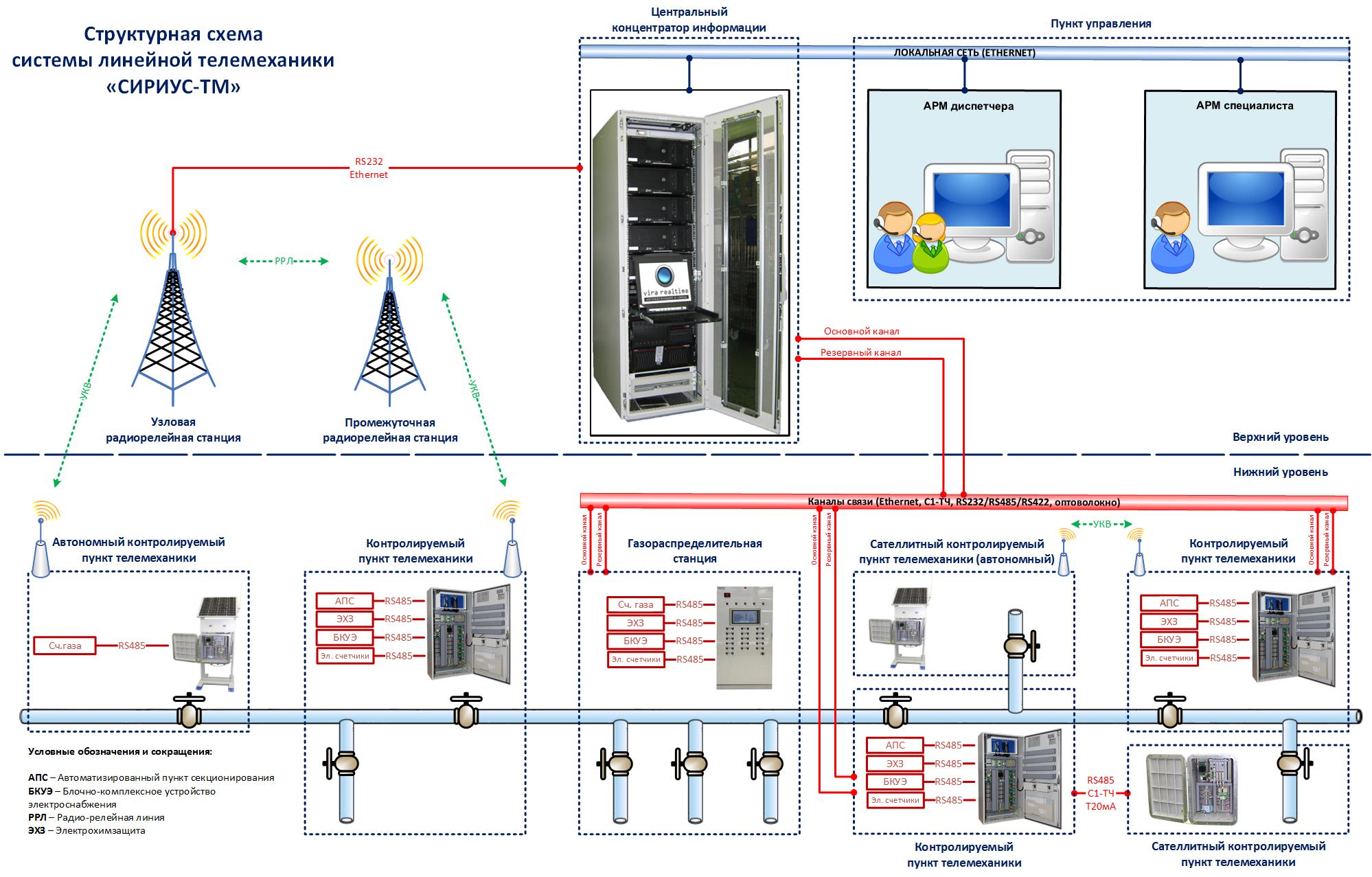

  Типовая структурная схема СЛТМ
