Программно-технический комплекс «СИРИУС-РЛТ»

ПРОГРАММНО-ТЕХНИЧЕСКИЙ КОМПЛЕКС «СИРИУС-РЛТ» (ТУ4252-043-52786027-2012) (далее – комплекс) предназначен для построения систем телемеханики, автоматики, АСУ ТП, СДКУ различного отраслевого и функционального назначения.

Комплекс используется для решения задач АСУ ТП для различных производственных объектов, в число которых входят:

  • линейная часть магистральных нефте-, газо- и продуктопроводов;
  • объекты производства, передачи и распределения электроэнергии;
  • насосные перекачивающие станции (далее - НПС);
  • газораспределительные станции (далее – ГРС);
  • резервуарные парки (далее – РП);
  • объекты водоподготовки и водоснабжения;
  • объекты освоения месторождения нефти и газа;
  • нефтегазодобывающие и нефте- газоперерабатывающие производства.

Настоящий комплекс предназначен для:

  • контроля состояния и управления технологическим оборудованием из операторной и/или диспетчерских пунктов различного уровня;
  • автоматической защиты и блокировки управления технологическим оборудованием;
  • автоматического управления параметрами технологического процесса в соответствии с выбранными критериями управления;
  • регистрации, архивации, документирования и отображения информации о работе технологического оборудования;
  • обеспечение защиты и безаварийную работу всего технологического оборудования объекта с учетом особенностей технологических операций и условий работы основного и вспомогательного технологического оборудования;
  • измерения параметров технологических процессов (давление, расход, уровень, плотность, температура, напряжение, ток, активная электрическая энергия и пр.).

Комплекс обеспечивает выполнение следующих функций:

  • контроль операторами фактических параметров работы объекта автоматизации на соответствие нормативно-технологическим параметрам;
  • телеуправление технологическим оборудованием объекта автоматизации с уровня ДП;
  • сбор информации о возникновении аварийных ситуаций;
  • сбор информации о техническом состоянии оборудования;
  • проверку соответствия сигналов состояния оборудования заданному режиму работы;
  • проверку достоверности измеренных значений технологических параметров;
  • формирование звуковой и визуальной сигнализации состояния режимов работы оборудования
  • отображение состояния, параметров функционирования оборудования и режима работы оборудования на видеомониторах с помощью мнемосхем, использующих стандартные мнемосимволы;
  • взаимодействие с другими информационно-измерительными, управляющими и смежными системами и оборудованием объекта;
  • выявление отклонений технологического процесса от заданных режимов и аварийных ситуаций;
  • управление световой и звуковой сигнализацией;
  • диагностика каналов связи и оборудования;
  • автоматическое включение резервного оборудования;
  • отображение фактических и нормативных значений нормативнотехнологических параметров, характеризующих работу оборудования объектов;
  • фиксацию событий несоответствия фактических и нормативных значений;
  • регистрацию на цифровых носителях информации аварийных событий и графиков изменения во времени значений измеренных технологических параметров.

ПТК изготавливается в соответствии с техническими условиями ТУ4252-043-52786027-2012, имеет Сертификат соответствия Таможенного союза № ТС RU C-RU.МЛ07.В.00754 (серия RU № 0278668) на соответствие требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

В состав комплекса входят:

1.1.1 Комплекс относится к программируемым проектно-ориентированным изделиям с переменным составом функциональных устройств, модулей, блоков и имеют трехуровневую структуру:

  • нижний уровень;
  • средний уровень;
  • верхний уровень.

Общая структурная схема комплекса приведена в Приложении З.

1.1.2 К нижнему уровню комплекса относятся:

  • средства измерения технологических параметров;
  • сигнализаторы технологических параметров;
  • исполнительные механизмы (в том числе средства световой и звуковой сигнализации).

1.1.3 К среднему уровню комплекса относятся:

  • программно-аппаратные модули (блоки, шкафы) различного назначения на базе программируемых логических контроллеров
  • вторичные устройства комплекса контроля технологических параметров.

1.1.4 К верхнему уровню комплекса (уровень ПУ) относятся:

  • коммуникационные шкафы и контроллеры (опционально);
  • серверы ввода/вывода;
  • АРМы различного назначения;
  • сервер времени (опционально).

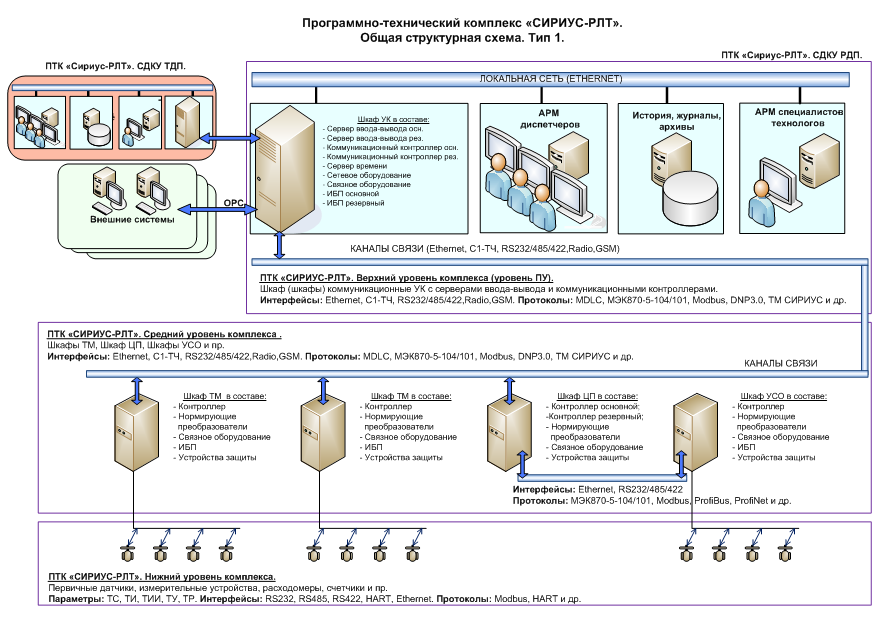

Общая структура комплекса

Состав элементной базы среднего уровня ПТК

Наименование

Производитель, Страна

Контроллер АСЕ3600

компания Motorola, Израиль

Контроллер Moscad-M

компания Motorola, Израиль

Контроллеры Modicon TSX Quantum

Schneider Electric Industries SA Франция

Контроллеры Modicon M340

Schneider Electric Industries SA Франция

Контроллер «САТЕЛЛИТ»

ООО «НПА Вира Реалтайм, Россия

Контроллер X20

компания Bernecker & Rainer (B&R), Австрия

Оборудование, входящее в состав комплекса функционально делится на следующие составляющие:

  • шкафы (далее шкафы) шкафы (стойки, щиты, панели), комплектные устройства среднего уровня комплекса, предназначенные для размещения программируемых контроллеров и промежуточных преобразователей, осуществляющих в составе комплекса функции контроля за состоянием объекта, выполнения логической задачи, выдачи сигналов управления на объект, обмена информацией по промышленным протоколам; шкафы могут быть изготовлены в виде шкафов телемеханики (шкаф ТМ), шкафов центрального процессора (шкаф ЦП), шкафов управления устройствами сопряжения с объектом (шкаф УСО) и блоков ручного управления (БРУ);
  • шкафы коммуникационные (далее шкафы УК) шкафы (стойки) верхнего уровня, комплектные устройства верхнего уровня, предназначенные для размещения ПЛК верхнего уровня (коммуникационных контроллеров), серверов ввода-вывода с соответствующим программным обеспечением, сетевого оборудования, ИБП и т.п.;
  • шкафы (стойки, щиты) приборные, предназначенные для размещения, электрического соединения и защиты от внешних воздействий датчиков, преобразователей и аналогичных приборов и оборудования комплекса; шкафы приборные могут быть изготовлены в виде шкафов первичных приборов (ШПП) и шкафов вторичных приборов (ШВП);
  • программно-аппаратные средства верхнего уровня (серверы и компьютеры АРМ с соответствующим программным обеспечением, принтеры, коммутаторы, вычислительная сеть), предназначенные для доставки данных оператору и организации человеко-машинного интерфейса;
  • сервисные средства и программное обеспечение ПК "СИРИУС-ИС".



В состав ПТК "СИРИУС-РЛТ" входят программные комплексы собственной разработки: ПК "СИРИУС-ИС" (свидетельство о государственной регистрации программы для ЭВМ №2010612472) и ПК «АРМ диспетчера» (свидетельство о государственной регистрации программы для ЭВМ №2008611454).

ПК "Сириус-ИС" – информационная система нового поколения, которая объединяет в себе перспективные технологии сбора и обработки данных реального времени, инструменты хранения больших объемов информации и представления их различным категориям пользователей и многолетний опыт компании в решении прикладных задач нефтегазовой отрасли.
