ПК "Сириус - СППР"

ООО НПА «Вира Реалтайм» имеет богатый опыт в разработке программных модулей, предназначенных для диспетчерского персонала. Одним из таких продуктов является система поддержки принятия решений – ПК «СИРИУС-СППР» (СППР). «СИРИУС-СППР» - это непрерывно функционирующий совместно с СДКУ программный комплекс, в основе которого лежит гидродинамическая математическая модель течения жидкости и газа.


СППР предназначена для непрерывного мониторинга состояния трубопроводной системы на основе моделирования текущих технологических режимов работы трубопроводов и сравнения их с фактическими параметрами.

  ПК «СИРИУС-СППР» использует для своей работы данные измерений расхода, давления, температуры, вязкости, плотности, состояния технологического оборудования и т.д., поступающие из системы телемеханики и СДКУ.

В системе моделируется и рассчитываются давления, расходы и температуры по длине трубопровода с учетом профиля пролегания трассы.

Основные возможности комплекса СППР

  • Создание, настройка и редактирование объектной гидравлической модели трубопровода;

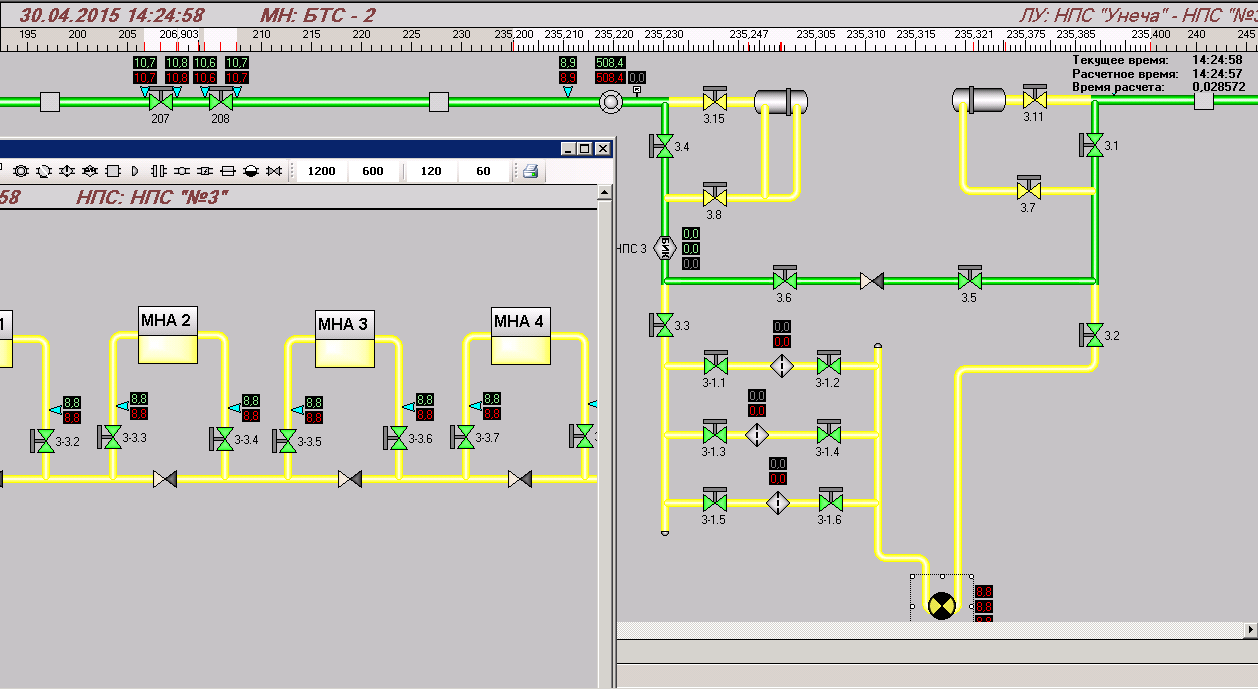

  • Графическое представление линейной части трубопровода, представление данных диспетчерскому персоналу о положении запорной арматуры (задвижки, краны, заслонки и пр.);
  • Определение давлений, расходов, эффективного диаметра и направления движения перекачиваемого продукта во всех нитках трубопровода в соответствии с текущим положением запорной арматуры в режиме реального времени;
  • Визуальное графическое отображение движения внутритрубных снарядов (ВС) на модели трубопровода, автоматическая коррекция скорости движения ВС при прохождении контрольных точек и срабатывание «датчиков прохождения скребков»;
  • Построение множества технологически допустимых режимов работы трубопровода по заданным критериям с учетом подкачек/откачек продукта в трубопровод;
  • Создание базы данных технологических режимов работы участков и всей трубопроводной системы в целом;
  • Производить расчет и прогнозировать работу и формировать план-график работы трубопровода;
  • Контроль соответствия фактического режима работы магистрального трубопровода режиму, определённому планом-графиком режимов работы в части контроля давлений на контролируемых пунктах системы телемеханики линейной части.
  • Моделирование стационарного режима работы трубопровода;
  • Моделирование нестационарных режимов работы, связанных с изменением давления, производительности, температуры, физико-химических свойств жидкости и с изменением состояния технологического оборудования магистрального трубопровода (насоса, задвижки, крана и пр).

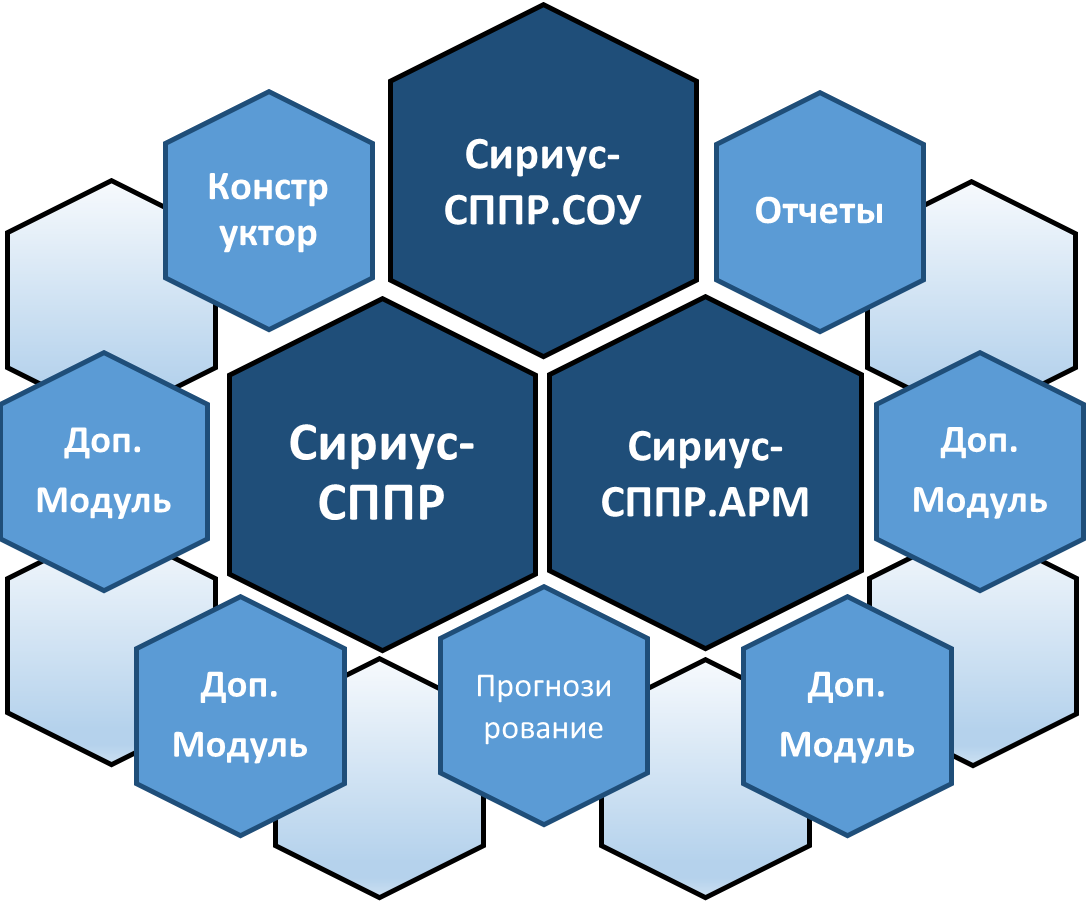

Состав программного комплекса

Программный комплекс «СИРИУС-СППР» имеет модульную архитектуру, что позволяет обеспечить расширение функциональных возможностей комплекса.

В состав комплекса входят следующие модули:

  • Модуль «Конструктор» - предназначен для создания и редактирования математической модели трубопровода.
  • Модуль «Планирование режимов» - предназначен для планирования графика работы МН.
  • Модуль «Контроль прохождения ВСПН» - обеспечивает визуальное графическое отображение движения внутритрубных снарядов и партий перекачиваемой нефти и нефтепродуктов на модели магистрального трубопровода.
  • Модуль «Идентификация МА» - осуществляет автоматическую идентификацию характеристик насосного оборудования, полученных в ходе работы.
  • Модуль «Плеер истории» - предназначен для загрузки и проигрывания исторических данных.
  • Модуль «Редактор сценариев» - предназначен для моделирования самых различных ситуаций, в том числе и аварийных ситуаций.
  • Модуль «Контроль параметров нефтепровода» - предназначен для визуального контроля параметров в трубопроводе.
  • Модуль «Контроль герметичности» - предназначен для непрерывного мониторинга герметичности трубопровода в режиме реального времени и выявления факта нарушения герметичности с определением координаты и величины утечки.
